工業控制中除了機械控制之外，還有過程控制。其中很多電氣元件，例如光電傳感器、溫控器等電氣元件都是工業過程控制中比較常用的電氣元件。而在使用這些電氣元件時，了解這元件的原理，參數，如何使用等是非常重要的。奧托尼克斯溫控器TCN4S-24R是奧托尼克斯眾多溫控器中比較受用戶歡迎的一款，它如何接線、參數如何設置是很多朋友經常會問的。作為奧托尼克斯的一名優秀代理商，今天我們就來給大家介紹下這款溫控器的接線方式以及參數設置問題！

首先，我們先來看下奧托尼克斯溫控器TCN4S-24R怎么接線。我們可以先看下下面的接線圖，通過接線圖我們可以了解到，這款產品共有12個端口，每個端口代表的各種功能，每個端口表示的功能我們可以在說明書中看到，這里就不過多贅述了。大家需要實現什么功能，就對應接線就可以。

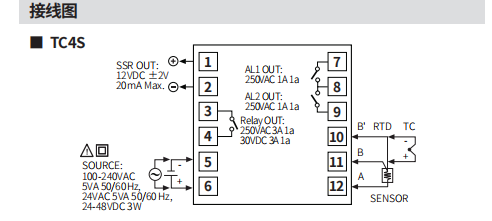

奧托尼克斯溫控器TCN4S-24R接線圖

 其次我們來看下奧托尼克斯溫控器TCN4S-24R的參數怎么設置，我們分為以下幾點：

、1、部分參數根據型號或受其他參數的設定情況，將會處于激活或非激活狀態。請參考各項說明。

2、括號內的設定范圍是當輸入規格的小數點設定為后一位時的值。

3、各參數中若30秒以上無任意輸入，則返回運行模式。

4、參數組中在返回運行模式后1秒內按[MODE]鍵，將進入返回前的參數組。

5、[MODE] 鍵: 保存當前參數設定值后，移動至下一參數

[?]鍵:確認固定項/設定值位數移動

[▲]，[▼] 鍵: 選擇參數/設定值變更

6、推薦參數設定順序: 參數組2 參數組 1SV 設定模式

以上是關于奧托尼克斯溫控器TCN4S-24R怎么接線，參數怎么設置的相關介紹，若您還有別的問題，歡迎留言也可撥打我們咨詢電話進行咨詢哦！
