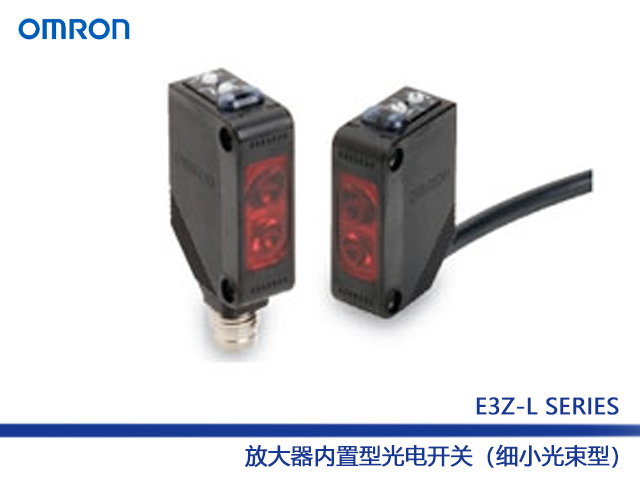

Φ2.5mm的小光點適合于小工件檢測
》由于是o2.5mm的小光點，最小可以檢測到o0.1mm的微小工件。
》由于是細小光束，可以檢測縫隙或小孔。
》實現了可視光的小光點，可以用肉眼確認檢測點的位置。
》保護結構(IP67)、防止相互干擾功能、 EN記號等是標準裝備。
產品種類
| 型號 | 檢測方式 | 形狀 | 連接方式 | 檢測距離 | |
| NPN輸出 | PNP輸出 | ||||
| E3Z-L61 | E3Z-L81 | 微細光束反射型 |  | 導線引出型 | 90±30mm |
| E3Z-L66 | E3Z-L86 | 接插件式（M8） | |||
*e-CON連接器直插型。型號如下所示
[額定值性能] 同E3Z-L61相同
| 導線長 | 型號 | |
| 0.3m | E3Z-L61-S0SRW-E3 | E3Z-L61-ECON 0.3M |
| 0.5m | E3Z-L61-S0SRW-E5 | E3Z-L61-ECON 0.5M |
| 2m | E3Z-L61-S0SRW-E3 | E3Z-L61-ECON 2M |
產品額定值/性能 產品選型報價請撥打歐姆龍代理商江蘇用之宜電氣，電話：156 0158 5576
| 項目 | 型號 | 檢測方式 | 距離設定型 | |
| NPN輸出 | E3Z-L61 | E3Z-L66 | |
| PNP輸出 | E3Z-L81 | E3Z-L86 | |
| 檢測距離 | 90±30mm (白底紙100X 100mm) | ||
投射光點直徑 (典型例) | Φ 2.5mm (檢測距離90mm時) | ||
| 最小檢測物體(典型例 | Φ 0.1mm (銅素線) | ||
| 差動距離 (典型例) | 參照→162頁 [差動距離，距離特性] | ||
| 光源發 (光波長) | 紅色發光二極管 (650nm) | ||
| 電源電壓 | DC12~24V士10 %脈動(p-p) 10%以下 | ||
| 消費電流 | 30mA以下 | ||
| 控制輸出 | 負荷電源電壓DC26.4V以下，負載電流100mA以下（剩余電壓 負載電流10mA未滿：1V以下 負載電流10～100mA：2V以下） 集電極開路輸出型 （NPN/PNP輸出，根據形式而不同） 入光時ON/遮光時ON 開關轉換式 | ||
| 保護電路 | 電源反向連接保護、輸出短路保護、防止相互干涉功能 | ||
| 應答時間 | 動作 · 回復：各1ms以下 | ||
| 靈敏度調整 | 單旋轉鈕 | ||
使用環境照明度 | 受光面照明度白熾燈:3.000lx以下、太陽光: 10.000kx以下 | ||
周?chē)鷾囟?/p> | 動作時:-25~+55C、保存時: -40一+70C (不結冰、結露) | ||
周?chē)鷿穸?/p> | 動作時:35-85%RH、保存時: 35-95%RH (不結露) | ||
絕緣阻力 | 20MQ以上 (DC500V兆歐表) | ||
耐壓 | AC1,000V 50/60Hz 1min | ||
振動 （耐久） | 10～55Hz 復振幅1.5mm X、 Y、 Z各方向 2h | ||
沖擊 （耐久） | 500m/s2 X、 Y、 Z各方向 3次 | ||
保護結構 | IEC規格 IP67 | ||

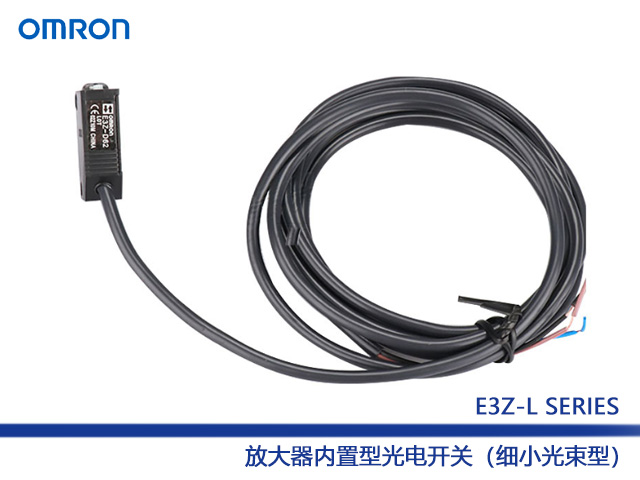

連接方式 | 導線引出型 （標準導線長2m/500mm） | M8連接型 | |
顯示燈 | 動作顯示燈 （橙色）、穩定顯示燈 （綠色） | ||
| 質量 (擁包狀態） | 約65g （導線引出2m型） | 約20g | |
| 外殼材質 | 聚對苯二甲酸丁二醇酯 | ||
| 透鏡部材質 | 甲基丙烯酸 | ||
| 附屬品 | 使用說明書 注：金屬安裝配件為另售 | ||
